简单给大家介绍一下挖改钻的结构以及原理

发布日期:2018-07-27 作者:壹邑机械 点击:

挖改钻是以挖掘机为基础,加装钻机而形成新型的工程机械设备,今天我们主要说说钻机部分的整体组成结构及工作原理。钻机整主要由凿岩机头、控制系统、液压系统、转盘、座架、钻具部分组成。

1.控制系统:LY300A采用了先进的电脑控制系统,利用各种传感器接收到的数据,自动分析处理,通过各位置的电磁控制阀门,实现液压系统油路控制,将挖机改钻的液压能量分配到凿岩机的各个驱动单元。

2.液压系统:液压系统主要是将压力油通过多路换向阀组分配到各液压执行元件,实现钻机的各种功能。钻机工作时,可通过调节节流阀(微调)的手柄,改变进给油缸的流量,从而改变钻机给进速度。

3.凿岩机头:挖改钻机的动力头主要由液压马达、减速齿轮组、氮气室等组成。主要是将液压能转化为机械能的机构。压力油驱动液压马达,经减速齿轮组后带动主轴冲击旋转,再通过连接套带动钻具冲击旋转进行凿岩钻孔。

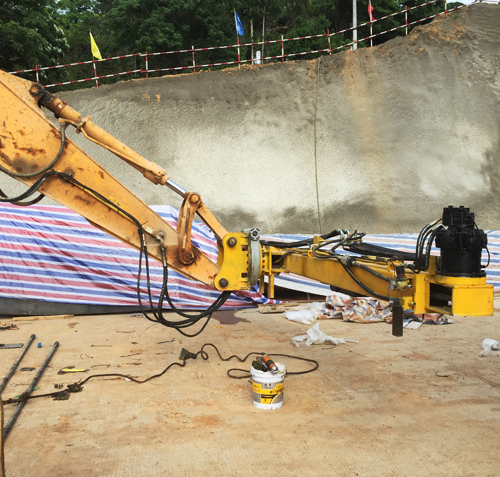

挖改钻

4.座架:座架用来支承动力头和实现动力头的前进与后退。主要由机架、推进油缸、底座、滑板、支撑柱、钢绳等组成。凿岩机用螺栓固定在滑板上,推进油缸带动钢绳滑板及动力头在机架导轨上做往返运动。

5.转盘:转盘主要由液压马达和减速齿轮组组成,用于钻孔凿岩时配合挖机臂进行各种方位和角度的调节。

6.钻具:钻具包括钻杆、钻头。LY300液压凿岩机钻头直径为φ40-90mm中心钻头;根据用户需要配置复合片、金钢石或牙轮钻头,满足硬岩钻孔需要。钻杆直径根据钻头尺寸配备。
